預緊碟簧(693F美標碟簧)

► 預緊碟簧 導讀 分享到：
預緊碟簧 簡介 預緊碟簧 材料	預緊碟簧 規格 預緊碟簧 表面處理

► 預緊碟簧 簡介

預緊碟簧，全稱法蘭浮動預緊碟形彈簧墊圈，也被稱之為693F美標碟簧。預緊碟簧主要適用于管道壓力器、反應器、熱交換器、高溫閥門及高溫泵的法蘭螺栓緊固處，特別是溫差超過200℃的螺栓聯接部位。由于長時間的受到熱脹冷縮，不規則震動，液體介質的作用等因素的影響，使得螺栓對墊片的預緊力反復變化，從而損傷導致密封失效。 預緊碟簧耐溫范圍：-200℃~450℃ 預緊碟簧可以有效杜絕這一現象的出現，因為預緊碟簧具有超強的補償能力，使機械振動引起的危害降低到最低，從而有效保證螺栓在高溫及低溫下不再松弛，同時也保護了密封墊片，使密封性能持久可靠。 預緊碟簧的優點： 1. 恢復力大，行程低 2. 耐高溫材質 3. 厚度較大 美標碟形彈簧分類： 1. 693F美標碟簧     2. 20813美標碟簧

► 預緊碟簧 規格

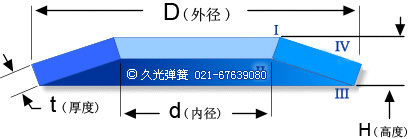

預緊碟簧示意圖：       ★ 預緊碟簧規格表： 預緊碟簧規格表 ©版權所有 上海久光彈簧有限公司 技術支持：021-67639080 螺栓規格 外徑 內徑 厚度 高度 壓平載荷N 建議預緊扭矩N.M M6 11.0 6.2 1.1 1.30 3350 3.9 M8 14.8 8.4 1.3 1.65 4369 7.0 M10 18.3 10.4 2.1 2.35 12590 25.5 M12 21.8 12.4 2.4 2.70 16480 40.0 M14 25.3 14.4 2.4 2.75 19145 45.0 M16 29.2 16.6 3.2 3.40 28915 81.5 M18 32.6 18.6 3.5 3.80 33580 121.0 M20 36.5 20.8 4.0 4.40 43600 175.0 M22 40.5 22.8 4.0 4.50 43980 190.0 M24 43.5 24.8 4.0 4.55 44920 206.0 M27 48.8 27.8 4.0 4.62 46270 228.0 M30 54.0 30.8 4.9 5.60 66715 399.5 M32 57.5 32.8 4.9 5.70 67340 421.0 M36 64.5 36.8 4.9 5.90 64950 467.0 M38 68.0 38.5 6.5 7.30 115654 852.0 M39 69.8 39.6 6.5 7.35 117678 907.0 M42 74.9 42.8 6.5 7.47 122326 968.0 M45 80.5 45.7 7.2 8.20 137900 1233.0 M48 86.0 49.2 8.0 9.05 181265 1739.5 M52 93.1 53.2 8.0 9.20 181153 1868.3 M64 113.5 65.1 10.0 11.29 275790 3525.1 M72 127.0 72.9 12.7 14.22 451494 6494.4 本文地址：http://www.kobz.cn/disc-springs-693.html©上海久光彈簧有限公司 版權所有

► 預緊碟簧 材料
材 料 & Materials	我們給您的建議...
耐高溫：Inconel 718(美標) GH4169(國標)	≤800°C ，高溫環境下建議你使用。
Inconel X-750(美標) GH4145(國標)
根據您所需要的材料定制。

► 預緊碟簧 表面處理
表 面 處 理 & Surface Treatments
拋光	利用機械或者化學作用，使預緊碟簧表面粗糙度降低，以獲得光亮平整的表面。

根據您需要的表面處理方式。

如有相關技術疑問請您聯系我們 021-67639080
