碟形彈簧DIN2093

► 碟形彈簧DIN2093 導讀 分享到：
碟形彈簧DIN2093 簡介 碟形彈簧DIN2093 材料 碟形彈簧DIN2093 優點與應用	碟形彈簧DIN2093 規格 碟形彈簧DIN2093 表面處理 碟形彈簧DIN2093 特性曲線

► 碟形彈簧DIN2093 簡介

碟形彈簧，簡稱碟簧(DIN2093)，也被誤寫成蝶簧。在19世紀中葉碟形彈簧(Disc Springs)就被發明使用，當時是由法國人貝勒維爾Belleville申請了碟形彈簧的設計專利，如今有些地方仍然把碟形彈簧叫做貝勒維爾彈簧(Belleville Springs)。 在21世紀中，碟形彈簧被使用在更多的領域，諸如在航天航空、防御系統、醫療器械、汽車、電力、建筑、機床等行業... 碟形彈簧在全球普遍執行的標準是德國DIN2093標準，早前我國使用的碟形彈簧標準是GB/T1972-1992，現如今我國執行的碟形彈簧國家標準是GB/T1972-2005。 常用碟形彈簧分類： 1. 普通碟形彈簧     2. 不銹鋼碟形彈簧     3. 耐高溫碟形彈簧

► 碟形彈簧DIN2093 規格

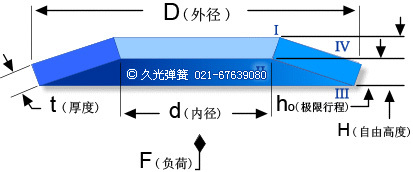

碟形彈簧示意圖：       ★ 碟形彈簧規格表：  1. 常用碟形彈簧規格表 《 外徑D6.0 ~ D250.0 》     2. 非常用碟形彈簧規格表 《 外徑D270.0 ~ D600.0 》

► 碟形彈簧DIN2093 材料
材 料 & Materials	我們給您的建議...
彈簧鋼：60Si2MnA, 50CrVA	≤250°C ，常規環境下建議您使用。
不銹鋼：SUS301，SUS302，SUS304，SUS316，17-4PH，SUS631(17-7PH)，15-7Mo	≤300°C ，腐蝕環境下建議您使用。
耐熱鋼：30W4Cr2VA，H13，X22CrMoV12-1	≤500°C ，高溫環境下建議您使用。
鎳基高溫合金：Inconel 718(美標) GH169(國標)	≤800°C ，高溫環境下建議你使用。
Inconel X-750(美標) GH145(國標)
特殊材料：QBe2(CuBE2)，Nimonic90等。	如有相關技術疑問請您聯系我們 021-67639080

► 碟形彈簧DIN2093 表面處理
表 面 處 理 & Surface Treatments
發藍	也稱發黑，將鋼在空氣中加熱或直接浸於濃氧化性溶液中，使碟簧表面產生極薄的氧化物膜的材料保護技術。
電泳	電泳加工，就是進行碟形彈簧表面處理，清除涂膜與涂件表面的障礙，排除影響二者結合的因素如油污，銹漬，氧化皮及其它雜質，為電泳涂裝提供如下良好條件。
噴丸	也稱噴丸強化，利用高速丸流的沖擊作用清理和強化碟形彈簧表面，從而提高碟簧的疲勞強度，提高使用壽命。
磷化	通常適用于碳素鋼碟形彈簧的表面處理，光潔度非常好，使其與磷酸或磷酸鹽化學反應，在碟簧表面形成一層穩定磷酸鹽膜的處理方法。磷化常見表面顏色分為：灰磷化和黑磷化。
電鍍	利用電解工藝，將金屬或合金沉積在碟形彈簧表面，形成金屬鍍層的表面處理技術；碟形彈簧常見電鍍有：鍍鋅，鍍鎳(涂層厚度可控制在3~20um)等。
機械鍍	一種在常溫常壓下利用物理、化學吸附沉積和機械碰撞使金屬粉在碟形彈簧表面形成鍍層的工藝。常見碟簧機械鍍有：機械鍍鋅等。
達克羅	也稱鋅鉻涂層，是DACROMET譯音和縮寫。與傳統電鍍相比是一種“綠色電鍍”，具有超強的耐蝕性能、無氫脆性、高耐熱性、無污染等特點。鹽霧試驗可達到1000H。
久美特	也稱鋅鋁涂層，是GEOMET譯音和縮寫。作為達克羅的更新?lián)Q代產品，繼承了達克羅眾多優點之外，更加實現了碟形彈簧無鉻表面處理。
Delta Tone Delta Seal	德國DELTA無鉻涂層具有高耐腐蝕性、耐熱性、無氫脆、高滲透性、可再涂復性和無環境污染等特點，鹽霧試驗可根據您的要求，分別達到240小時至2000小時等不同需求。

請您繼續閱讀碟形彈簧相關介紹 或 返回頁首

► 碟形彈簧DIN2093 優點與應用
優 點 & Advantages	應 用 & Applications
高疲勞壽命	制動器
后期維護保養簡單	離合器
變形量小，承載能力高	風電設備
經濟實惠同時安全性很高	閥門泵業
可采用多種材料和表面處理	航天飛船
更好的利用節省空間相比其它彈簧	軸承預緊裝置
單片或組合設計用來實現預期負荷特性	能量儲存安全系統  更多應用...

► 碟形彈簧DIN2093 特性曲線

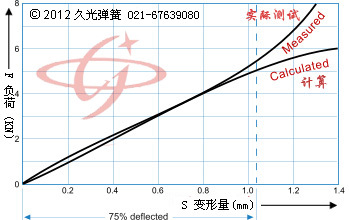

	實際測試曲線對比碟形彈簧理論計算曲線 左邊圖示是一般碟形彈簧，在常規工作變形量范圍內，實際測試曲線與理論計算曲線非常接近。 當形變位移S大于75%變形量時，由于力臂變小，彈力迅速增大，所以實際測試曲線脫離理論計算曲線。所以，變形量大于75%變形量時的計算值與實際力值相差較大。

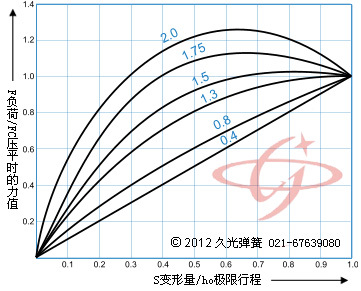

碟形彈簧特性ho/t和s/ho之間的關系 通常情況下，我們希望彈力隨著碟形彈簧變形量的增大而增加，但是大多數碟形彈簧的彈力/變形量曲線是非線性的隨著ho/t 的增加，曲線彎度增大。 右邊圖示當ho/t小于1.5時，碟形彈簧可以穩定的保持壓平狀態，當ho/t大于1.5時，碟形彈簧壓平時會反轉。當ho/t大于2時，碟形彈簧在接近壓平時就會反轉。 注：Fc 為壓平時的力值，中間的數值為ho/t

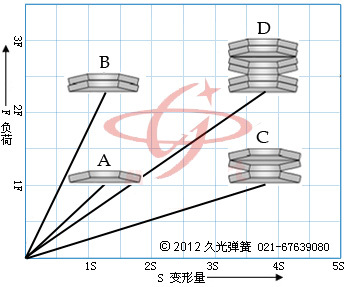

	碟形彈簧各類組合曲線 左邊圖示介紹了碟形彈簧各類組合： A 單片碟簧 B 同規格疊合組合碟簧 C N個同規格對合組合碟簧 D N個同規格疊合與N個同規格對合組成復合組合碟簧 不同的組合裝配設計能夠滿足您預期的負荷特性。

衷心感謝您對久光彈簧的支持，謝謝您的閱讀。 返回頁首
